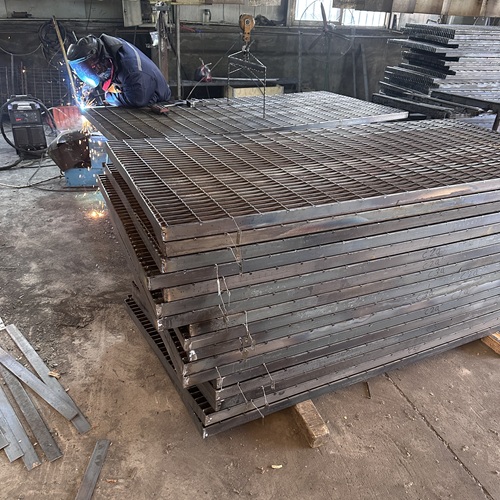

在鋼格板的制造與安裝過(guò)程中，焊接質(zhì)量直接決定其結(jié)構(gòu)完整性與使用壽命。壓焊或手工焊接若存在虛焊、漏焊、未熔合等問(wèn)題，將導(dǎo)致橫桿脫落、承載力下降，甚至引發(fā)安全事故。然而，許多項(xiàng)目驗(yàn)收僅憑“肉眼看看”“敲一敲聽(tīng)聲音”，缺乏系統(tǒng)判斷依據(jù)。其實(shí)，鋼格板焊接質(zhì)量有明確的技術(shù)標(biāo)準(zhǔn)和可操作的檢驗(yàn)方法。以下結(jié)合國(guó)家標(biāo)準(zhǔn)（YB/T 4001.1、GB/T 14976）與工程實(shí)踐，梳理焊接質(zhì)量驗(yàn)收的核心要點(diǎn)，助你科學(xué)把關(guān)。
第一，鋼格板規(guī)則網(wǎng)格構(gòu)建現(xiàn)代空間秩序感。
優(yōu)質(zhì)
鋼格板的焊點(diǎn)應(yīng)呈橢圓形，表面光滑飽滿，無(wú)裂紋、氣孔或飛濺殘留。每個(gè)焊點(diǎn)將橫桿與承載扁鋼牢固連接，形成整體受力體系。某電廠曾因焊點(diǎn)不均，橫桿在叉車碾壓下脫落，造成設(shè)備滑落。規(guī)則網(wǎng)格構(gòu)建現(xiàn)代空間秩序感，而均勻可靠的焊點(diǎn)則是安全承載的微觀基礎(chǔ)。
第二，鋼格板焊點(diǎn)分布必須連續(xù)且無(wú)漏焊。
按標(biāo)準(zhǔn)要求，橫桿與每根承載扁鋼的交叉處均需焊接，不得跳焊或間斷?？稍诂F(xiàn)場(chǎng)隨機(jī)選取1平方米區(qū)域，清點(diǎn)焊點(diǎn)數(shù)量是否與理論值一致（如30×100mm網(wǎng)格，每平米應(yīng)有約330個(gè)焊點(diǎn)）。漏焊超過(guò)2處即視為不合格。
第三，鋼格板焊點(diǎn)熔合深度需滿足強(qiáng)度要求。
正規(guī)壓焊工藝通過(guò)高溫高壓使金屬熔合，焊點(diǎn)深度應(yīng)≥扁鋼厚度的1/3?？捎眯″N輕敲橫桿，若發(fā)出清脆金屬聲且無(wú)松動(dòng)，則表明熔合良好；若聲音沉悶或橫桿晃動(dòng)，可能存在虛焊。更嚴(yán)謹(jǐn)?shù)淖龇ㄊ浅闃幼鋈c(diǎn)彎曲試驗(yàn)，焊點(diǎn)不開(kāi)裂為合格。
第四，鋼格板焊疤處理影響防腐與美觀。
焊接后殘留的焊渣、飛濺物會(huì)破壞

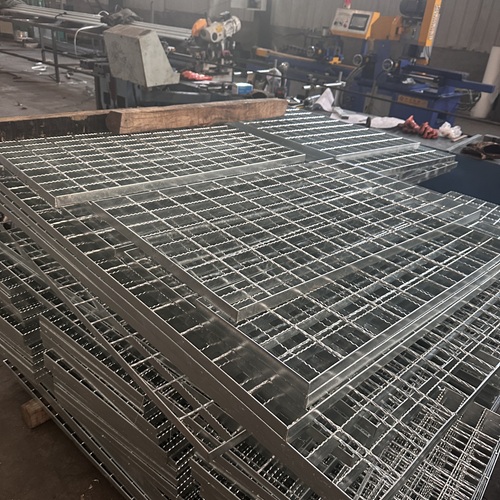

鍍鋅層，成為腐蝕起點(diǎn)。優(yōu)質(zhì)產(chǎn)品應(yīng)在熱
鍍鋅前徹底清理焊疤，表面平整無(wú)毛刺。驗(yàn)收時(shí)可用手觸摸焊點(diǎn)周邊，不應(yīng)有尖銳凸起或掛手感。
第五，鋼格板特殊環(huán)境需加強(qiáng)焊接工藝控制。
在低溫、高濕或戶外焊接時(shí)，易產(chǎn)生冷裂紋或氣孔。規(guī)范要求環(huán)境溫度≥5℃，濕度≤85%，必要時(shí)采取預(yù)熱措施。某北方項(xiàng)目冬季施工未控溫，焊縫出現(xiàn)微裂紋，投用半年后多處開(kāi)裂，返工損失嚴(yán)重。
304/316L
不銹鋼焊接應(yīng)采用氬弧焊，控制層間溫度≤150℃，避免碳化鉻析出導(dǎo)致耐蝕性下降。焊縫顏色應(yīng)為銀白或淺黃，若呈深藍(lán)或黑色，說(shuō)明過(guò)熱，需返修。
第七，鋼格板保留焊接工藝評(píng)定與檢測(cè)記錄。
重要項(xiàng)目應(yīng)要求廠家提供焊接工藝評(píng)定報(bào)告（PQR）及抽檢記錄，包括電流、電壓、焊接速度等參數(shù)。這不僅是驗(yàn)收依據(jù)，更是質(zhì)量追溯的關(guān)鍵憑證。
鋼格板的焊接質(zhì)量，藏在每一個(gè)焊點(diǎn)里，也藏在每一次嚴(yán)謹(jǐn)?shù)尿?yàn)收中。真正的安全，不是“看起來(lái)焊住了”，而是“經(jīng)得起測(cè)試、扛得住時(shí)間”。在高質(zhì)量工程建設(shè)中，細(xì)節(jié)從不沉默——它用焊點(diǎn)的牢度說(shuō)話。唯有堅(jiān)持標(biāo)準(zhǔn)、拒絕妥協(xié)，才能讓每一塊
鋼格板穩(wěn)穩(wěn)托起責(zé)任與信任。
