鋼格板多采用碳鋼制成，在潮濕、酸堿或鹽霧環(huán)境中容易氧化生銹。一旦表面保護(hù)層無(wú)效，不僅會(huì)影響外觀，還會(huì)削弱承載力，縮短使用壽命，甚至造成安全風(fēng)險(xiǎn)。因此，科學(xué)合理的防銹處理是保證鋼格板長(zhǎng)期可靠運(yùn)行的關(guān)鍵。目前主流的防銹方法包括熱鍍鋅、電鍍鋅、噴漆防腐漆、不銹鋼材料的應(yīng)用和定期維護(hù)。從材料類型、工藝應(yīng)用到后期管理，系統(tǒng)分析了工程驗(yàn)證的五種可靠防銹方法。

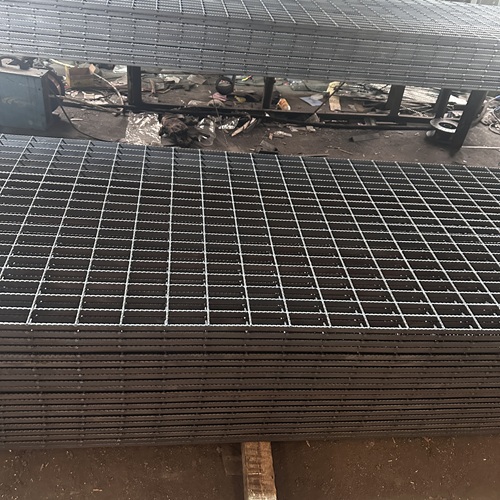

首先，鋼格板熱鍍鋅是最常用、最有效的防銹方法。

將鋼格板滲入約450℃的熔化鋅液中，產(chǎn)生鋅-鐵合金層和純鋅層的復(fù)合涂層，薄厚一般為650℃–85μm。涂層與基材冶金相結(jié)合，附著力強(qiáng)。即使刮傷了一部分，鋅仍然可以通過(guò)犧牲陽(yáng)極來(lái)維持鋼材。在一般工業(yè)環(huán)境下，熱鍍鋅鋼格板的使用壽命可達(dá)20年以上。標(biāo)準(zhǔn)網(wǎng)格構(gòu)建了現(xiàn)代空間秩序感，熱鍍鋅為其提供了長(zhǎng)期的防腐屏障。

第二，鋼格板不銹鋼材料適用于高腐蝕環(huán)境。

在食品、制藥、沿?；蚧さ葒?yán)格情況下，可直接使用304或316L不銹鋼制造鋼格板。不銹鋼表面形成的致密氧化鉻膜能有效抵抗氯離子、酸堿腐蝕，無(wú)需額外涂層。雖然早期成本較高，但免維護(hù)和長(zhǎng)壽命的特點(diǎn)在整個(gè)生命周期中更經(jīng)濟(jì)。濱海電廠使用316L不銹鋼格板十年無(wú)銹蝕，性能穩(wěn)定。

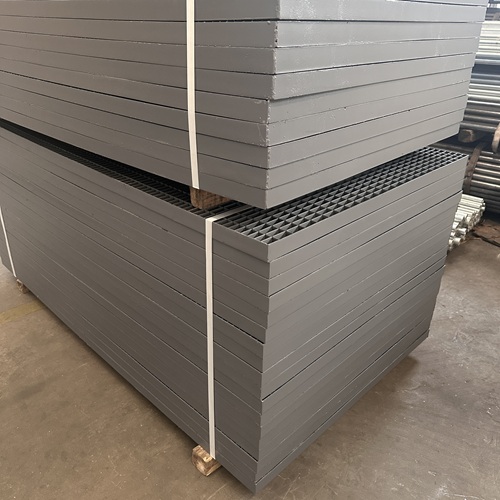

第三，鋼格板防腐涂料適用于室內(nèi)或臨時(shí)工程。

對(duì)于干躁的室內(nèi)環(huán)境或短期應(yīng)用項(xiàng)目，可采用環(huán)氧富鋅底漆聚氨酯面漆的配套涂層系統(tǒng)。涂層應(yīng)覆蓋所有表面，特別是焊縫、傷口等薄弱部位。但需要注意的是，一般防腐涂料的耐久性有限，一般只保持1–3年，磕碰后容易脫落，需要定期維護(hù)。該方法成本低，但維護(hù)頻率高，適用于預(yù)算有限的輔助渠道。

第四，鋼格板現(xiàn)場(chǎng)切割后必須及時(shí)擦拭防腐層。

鋼格板現(xiàn)場(chǎng)切割或打孔后，裸露的截面失去原有的保護(hù)，容易從傷口逐漸生銹。傷口及周邊5cm范圍應(yīng)在24小時(shí)內(nèi)涂上富鋅修補(bǔ)漆或?qū)Ｓ?a href="http://m.yunyanshangmao.com/chanpin/ganggeban/3.html" target="_blank">鍍鋅修補(bǔ)劑。干膜的鋅含量應(yīng)為≥為了恢復(fù)電化學(xué)保護(hù)作用，90%。某污水處理站因未處理傷口，半年內(nèi)多處破孔，被迫全面更換。

第五，鋼格板建立定期維護(hù)體系，延長(zhǎng)使用壽命。

即使選擇熱鍍鋅或不銹鋼，也應(yīng)每半年至一年進(jìn)行一次外觀檢查，關(guān)鍵查詢角落、焊點(diǎn)、支撐接觸面等易儲(chǔ)水區(qū)域。發(fā)現(xiàn)輕度銹需要及時(shí)打磨和擦拭，以防止擴(kuò)散。在高濕度和高鹽地區(qū)，可以增加清潔次數(shù)，去除氯鹽的積累。預(yù)防性維護(hù)遠(yuǎn)比以后更換更經(jīng)濟(jì)和高效。

第六，鋼格板防止不同金屬接觸引起電化學(xué)反應(yīng)。

如果鋼格板與銅、鋁等異種金屬連接，在潮濕的環(huán)境中會(huì)產(chǎn)生原電池，加速碳鋼的侵蝕。應(yīng)選擇絕緣墊片保護(hù)，或統(tǒng)一使用相同的材料連接器。由于混合碳鋼夾具和不銹鋼格板，三個(gè)月內(nèi)夾具嚴(yán)重生銹，整改后全部更換為不銹鋼配件。

鋼格板防銹不是單一工藝的選擇，而是從設(shè)計(jì)、制造到操作和維護(hù)的系統(tǒng)工程。只有根據(jù)使用場(chǎng)景準(zhǔn)確匹配保護(hù)方案，實(shí)施細(xì)節(jié)管理，才能真正實(shí)現(xiàn)“不銹、不腐爛、不更換”的長(zhǎng)期目標(biāo)。在追求高質(zhì)量的基礎(chǔ)設(shè)施時(shí)，防銹做得很好，真的很放心。
