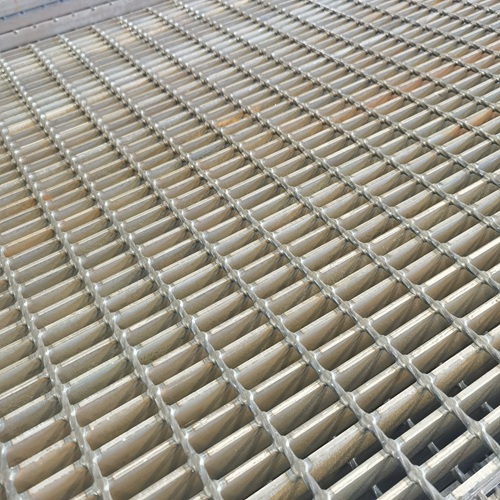

鋼格板在室外或濕冷環(huán)境中使用時(shí)，防腐性能尤為重要。熱鍍鋅是目前主流的防腐工藝，可以有效延長產(chǎn)品的使用壽命。但市場(chǎng)上有些產(chǎn)品是冷鍍鋅(電鍍鋅)假熱鍍鋅，外觀相似，但防腐效果相差很大。冷鍍鋅層薄，附著力弱，使用一兩年后可能生銹，常規(guī)標(biāo)準(zhǔn)下可保持熱鍍鋅十年以上。因此，學(xué)會(huì)識(shí)別熱鍍鋅和冷鍍鋅對(duì)采購和使用具有現(xiàn)實(shí)意義。通過觀察外觀、觸摸表面、檢查焊縫等簡單方法，可以分析判斷鍍鋅工藝的類型。

1、鋼格板看表面光澤：細(xì)致：細(xì)致： dull 為熱鍍鋅，亮光反射多為冷鍍鋅

兩種工藝形成的鋅層外形有明顯差異。

熱鍍鋅表面均勻灰白或啞光銀，有鋅花結(jié)晶線，光澤溫和；
冷鍍鋅涂層光滑發(fā)光，類似噴涂效果，反光性強(qiáng)；
長期存放后，熱鍍鋅表面會(huì)產(chǎn)生對(duì)稱氧化膜，顏色略暗；
如果冷鍍鋅損壞，邊緣容易脫皮，底層金屬暴露。
鏡面明亮，往往不是熱鍍鋅。

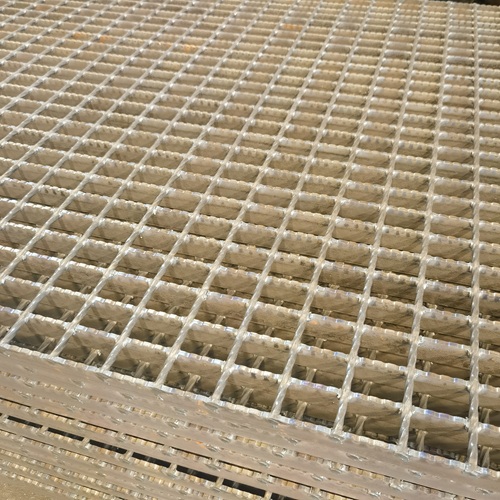

2、鋼格板觸摸表面紋理：凹凸感是指熱鍍鋅，平滑是冷鍍鋅

觸感是判斷鋅層類型的有效途徑之一。

由于浸鋅后冷卻結(jié)晶，熱鍍鋅表面有輕微的突起和凹凸感，用手觸摸即可檢測(cè)到；
冷鍍鋅是一種涂裝工藝，表面光滑光滑，無明顯線條；
如果焊縫周圍的紋理與其他區(qū)域一致，則表明整體鍍鋅對(duì)稱；
如果焊點(diǎn)明顯光滑，其他部位粗糙，可能會(huì)出現(xiàn)噴涂。
真正的熱鍍鋅，感覺并不“極致”。

3、鋼格板觀察焊縫：熱鍍鋅焊點(diǎn)覆蓋鋅層，冷鍍鋅常漏底

焊接位置是衡量鍍鋅工藝的關(guān)鍵位置。

熱鍍鋅應(yīng)在焊接后整體浸鋅，焊縫上有明顯的鋅瘤或加厚層；
鋅層與母材融合牢固，顏色與其他區(qū)域一致；
冷鍍鋅多在焊接后噴漆，焊點(diǎn)處常解決不均勻，發(fā)生漏鍍或偏色；
有些產(chǎn)品只對(duì)焊縫部分涂防腐漆，不能提供長期維護(hù)。
焊縫是否“全包”是判斷的主要依據(jù)。

4、鋼格板檢查鋅層厚度：可用測(cè)厚儀協(xié)助判斷

最直接的方法是測(cè)量鋅層的附著量。

熱鍍鋅層厚度一般在60微米以上，國標(biāo)要求不少于610克/平方米；
冷鍍鋅一般在10-20微米之間，遠(yuǎn)低于熱鍍鋅標(biāo)準(zhǔn)；
應(yīng)用帶磁測(cè)厚儀可在不破壞表層的情況下檢測(cè)鋅層厚度；
建議在不同位置多點(diǎn)測(cè)量，取平均值更準(zhǔn)確。
數(shù)據(jù)比外觀更有說服力。

5、鋼格板掌握廠家工藝:正規(guī)廠家提供鍍鋅確認(rèn)

供應(yīng)商應(yīng)明確提供工藝信息。

正規(guī)鋼格板廠家具有熱鍍鋅生產(chǎn)線或合作鍍鋅廠資質(zhì)；
需提供鍍鋅檢驗(yàn)報(bào)告或第三方檢驗(yàn)記錄；
合同中應(yīng)注明“熱鍍鋅”或“熱鍍鋅”，避免使用模糊描述；
小作坊或低價(jià)供應(yīng)商往往無法提供完整的工藝確認(rèn)。
